直流屏充电模块HJ22020-20电源模块HJ22010-10

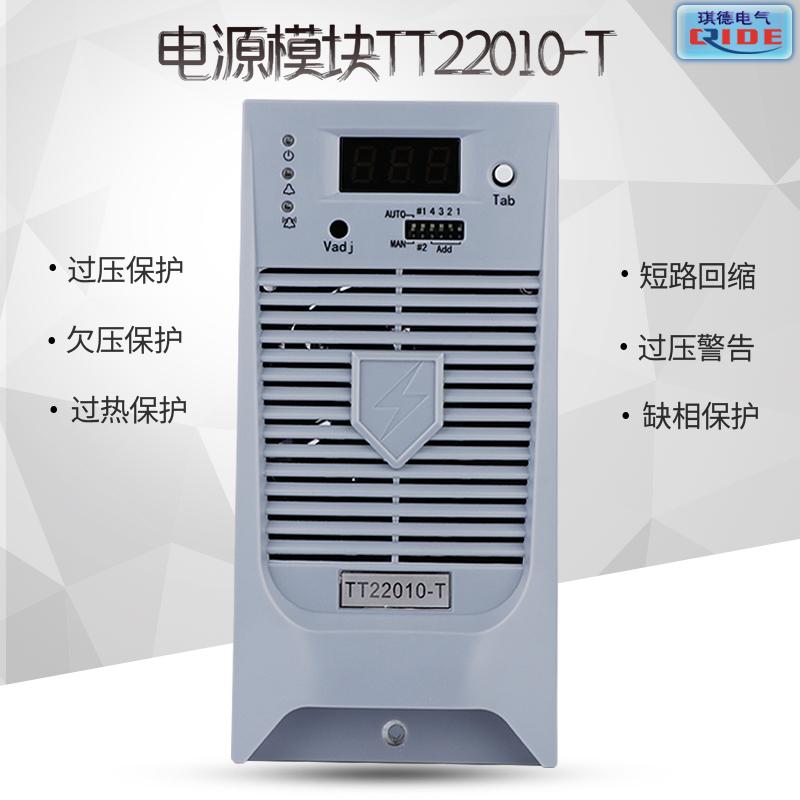

  • 直流屏充电模块HJ22020-20电源模块HJ22010-10

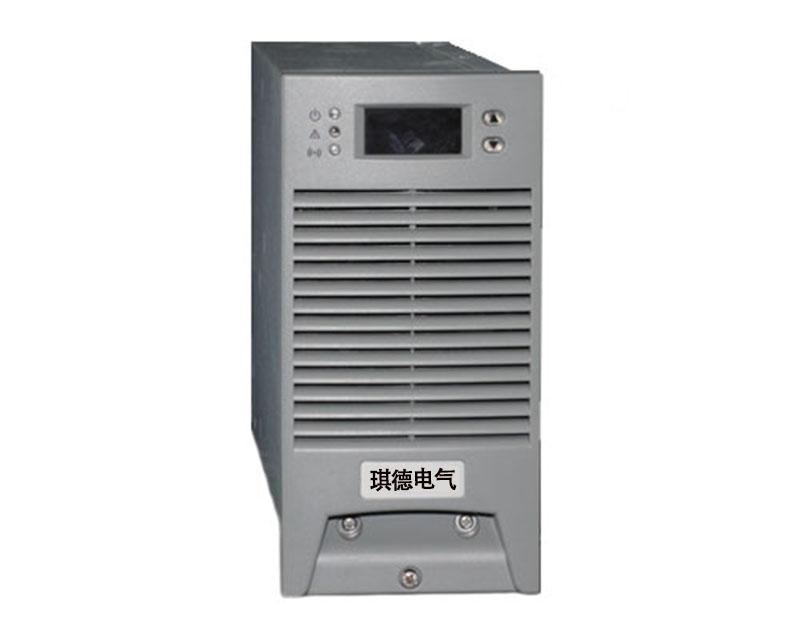

  • 直流屏充电模块HJ22020-20电源模块HJ22010-10

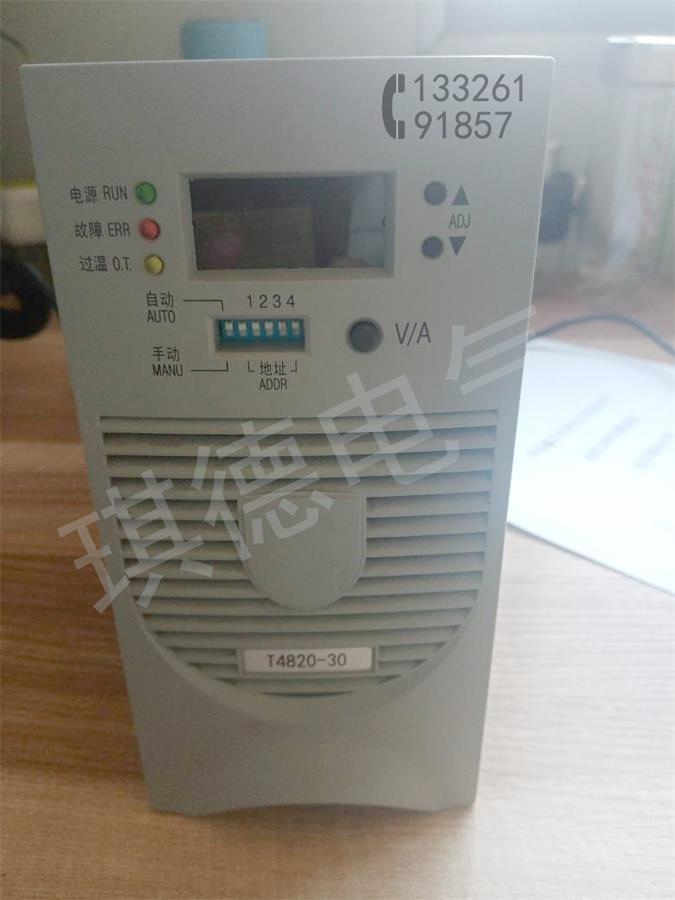

  • 直流屏充电模块HJ22020-20电源模块HJ22010-10
  • 直流屏充电模块HJ22020-20电源模块HJ22010-10
  • 直流屏充电模块HJ22020-20电源模块HJ22010-10
型号︰HJ22020-20
品牌︰琪德
原产地︰中国
单价︰CNY ¥ 100 / 台
最少订量︰1 台

 共有 20 相关信息
上一个910111213下一个

产品描述

供应直流屏充电模块HJ22020-20电源模块HJ22010-10,整流模块HJ22005-10,HJ11020-10,HJ11020-20,HJ22020-10,HJ11010-10

6系列采用LCD液晶显示,8系列采用LED数码管显示。系列产品共四种:
3.1.18 GZ22010-6/-8系列模块选型表
 型号 电压电流等级 显示方式
GZ22010-6 220V/10A
液晶显示
GZ11020-6 110V/20A
GZ22010-8 220V/10A
数码管显示
GZ11020-8 110V/20A

自冷模块GZ22010-6/-8系列主要特点
 采用 的移相谐振高频软开关技术,效率大于92%;
 内置短路回缩保护,即使模块输出长期处于短路状态也不致损坏;
 采用LCD(或LED)显示,可查询模块的电压、电流、地址及故障信息;
 完善的保护及告警功能,包括输入过/欠压、输出过压、过温、过流等;
 自冷方式,工作时可闻噪声不高于40db;
 内置防反接保护,支持带电热拔插;
 面板外框加沿设计,有效消除面板开孔误差所引起的缝隙。
自冷模块GZ22010-6/-8系列技术指标
3.1.19 GZ22010-6/-8系列模块技术指标表
 号
 目 参数指标 备  注 GZ22010-6/GZ22010-8 GZ11020-6/GZ11020-8
 380VAC±20% 三相交流
 10A/230V 20A/115V
 198~286V 98~143V
 10%~105%额定电流 105% 限流点
 ≤0.5%
 ≤0.5%
 ≤0.1%
 ≥92% 额定输入、额定输出
 恢复时间≤200μs,超调≤±5% 20%负载跃变到80%负载
 回缩电流≤40%额定电流,可恢复
 / 可由模块监控模块或监

 295±5VDC,不可恢复 145±3VDC,不可恢复 需手动恢复
 / / 由监控设置
 295±5VAC(恢复电压305±5VAC) 交流电压正常后,

 465±5VAC(恢复电压455±5VAC)
 80℃±5(恢复温度:65℃±5) 降温后自动恢复
 自然冷却
 136mm×284mm×445mm(宽×高×深)
 ≤12Kg
自冷模块GZ22010-6/-8系列外形结构与接口
、外形结构
3.1.18 GZ22010-6/-8系列模块外形图

  3.1.19 GZ22010-6/-8系列模块前后视图

、输入输出的接口
系列模块的输入、输出的各种信号都要通过其后面的航空插座连接,如
3.1.20所示,各脚的定义如表3.1.20所示:

PE

2552726
283421通讯接口均流接口

3.1.20 航空组件定义图
3.1.20 GZ22010-6/-8系列模块插座定义表
 引脚号 信号定义 说    明
 1 三相电中一相 模块的交流电源输入端,输入方式为三相三线制,无相序要求 2 三相电中一相
三相电中一相
保护地PE 模块的保护地引出端,和模块外壳相连接
 11 485A 弱信号端,模块和上级设备的通信接口为串
RS485
485B
 17 均流+ 弱信号端,两个或者两个以上的模块输出并联时需要将此端并联,以实现模块均分负载;

均流-
 27 输出+ 模块的直流输出端,输出和机壳之间隔离
输出-

注意:
、为了保障安全,请确保将交流输入中的保护地PE端与大地正确连接;
、为了保障系统的可靠性,每个模块的三相交流输入必须单独配置进线空开。

自冷模块GZ22010-6/-8系列操作说明
5秒钟左右,模块启动完成,在
6系
8系列的界面操作方式不一样,下面分别说明。
、GZ22010-6系列模块的操作说明
系列采用LCD液晶显示器,并配有LED工作指示灯,监控板上各按键及指示
3.4.25所示:
3.1.25 GZ22010-6系列按键/指示灯功能表
  称 功 能 说 明
指示灯 当模块出现故障时,此灯开始闪烁,并直到故障排除
指示灯 工作指示灯,表示模块已通入电源,直到模块断电,此灯熄灭
+”
 SET” 用来选中当前光标所处的菜单项

系列模块采用LCD液晶显示,在有后台监控控制情况下,以后台监控为主,

模块的设置

/二段)、通讯地址、控母电压、均/浮充电压、过压告警点、限
1步:给模块上电,等3~8秒,监控显示“正

2步:按任意键后,监控显示如图;

3步:按“SET”键进入主菜单,并用“▲”、

SET”
4步:移动光标到“地址”,通过“+”、“﹣”

08”;

5步:完成上述步骤后,移动光标到“保存”,

SET”键,屏幕显示自动恢复到第2步,整个
参数校准

/电流显示。其中,测量项用于校准
V为电压,A为电流),控制项用于校准实际输出值。下面以校准输出电压为例说明:



1步:按照上面的指示,首 入“校准”菜




2步:移动光标到“控制”菜单项,用“+”、
  3步:保存调整电压;

菜单说明

GZ22010-6系列模块各级菜单说明如表3.1.21所示:
3.1.21 GZ22010-6系列模块各级菜单说明表

故障告警说明

 GZ22010-6系列模块告警/保护一览如表3.1.22所示: 一级菜单 二级菜单 说      明 设置 母线 表示当前模块在系统中供电给“第几段”母线;可设为“一段”、“二段” 地址 是系统为了区别每一个模块而设的,所以两个或多个模块不允许共用一个地址;设置范围:01~99 浮充(电压) 表示该模块工作在浮充状态时的输出电压 均充(电压) 表示该模块工作在均充状态时的输出电压 控母(电压) 表示该模块工作在控母输出状态时的输出电压 过压(电压) 正常工作情况下,模块的输出电压不能高于该值,否则模块将产生告警 限流1(电流) “母线”设置为“一段”,模块能够自动调整(降低)输出电压,以使输出电流不大于该限流值 限流2(电流) “母线”设置为“二段”,模块能够自动调整(降低)输出电压,以使输出电流不大于该限流值 校准 测量(电压) 该电压值即为液晶屏上显示的输出电压值,校准该值,尽可能与实际的输出电压一致 测量(电流) 该电流值即为液晶屏上显示的输出电流值,校准该值,尽可能与实际的输出电流一致 控制(电压) 调整该值,将改变模块的实际输出电压,使实际输出电压和设定电压一致 控制(电流) 调整该值,将改变模块的实际限流值,使实际限流值和设定限流一致 均充/浮充 设定模块的工作状态:均充状态或浮充状态 运行/关机 控制模块的开启和关闭
3.1.22 GZ22010-6系列模块告警/保护一览
 说      明
 输入电源电压过低,模块报警并自动关断输出,故障消除后能自动恢复
 输入电源电压过高,模块报警并自动关断输出,故障消除后能自动恢复
 模块输出电压过高,模块报警显示“过压报警”,不关断输出
 模块输出电压过低,模块报警,但不关断输出,此故障在模块刚上电时都会出现,原因是,模块中有软启动保护电路,上电后一段时间(3~8

 模块输出电压过高,模块报警并自动关断输出,同时显示“过压保护”,

 模块输出电流过高,模块报警并自动关断输出
 模块温度过高,模块报警并自动关断输出


注意:
、出现保护故障时,模块会自动关断输出,其中输出过压保护具有自锁功能,确认无故障

、模块在出厂时已校准好,建议用户不要重新校准。

、GZ22010-8系列模块的操作说明
系列模块采用LED数码管显示,并配有LED工作指示灯。
1)工作状态参数查询
显示当前的输出电压,通过按动切换开关,可以查看模块当前的其他工作参数。
3.1.23所示:
3.1.23 GZ22010-8系列模块工作指示灯定义表
 指示内容
 工作正常
 模块保护,包括交流输入过/欠压、过温、输出欠压等,故障排除后即恢复
 模块故障:输出过压,需手动重新上电恢复

LED显示各个故障代码,故障代码与具体故障对应如表3.1.24所示:
3.1.24 GZ22010-8系列模块故障代码说明表
 800 801 802 803
 过温保护 过压保护 过流保护 过压报警
 804 805 806
 欠压报警 交流过压保护 交流欠压保护

注意:

(2) 模块的设置 在不带外部监控模块的情况下,模块的设置工作主要通过监控板上的8位拨码开关来完成如图3.1.21所示: 地址一段合母12345678地址低位地址高位二段控母ON  图3.1.21 拨码开关  其中第1~5位用于设置模块的地址,二进制表示可设置;第7位用于设置合母/控母;第8位用于设置一段/二段。 开关拨至右,表示该位为1,反之为0(多个模块时,地址的起始位必须是1),地址设置如表3.1.25所示(模块设置在一段合母)。 表3.1.25 拨码开关设置(1) 图示         地址 0 1 2 3 4 5 6 7 图示         地址 8 9 10 11 12 13 14 15 图示         地址 16 17 18 19 20 21 22 23

图示         地址 24 25 26 27 28 29 30 31 第7~8位设置如表3.1.26所示: 表3.1.26拨码开关设置(2) 图示 第8位 第7位 说明  0 0 一段合母  0 1 一段控母  1 0 二段合母  1 1 二段控母  3.1.4.5自冷模块GZ22010-6/-8系列选型及配置 用户使用GZ22010-6/-8系列模块时,可以采用我司提供的托架;亦可由我司提供相应配件,由用户组装。 1、模块散热设计 模块采用自冷方式,在设计电力电源系统时,需要进行模块的散热风道设计。即在安排模块位置时,应该保证模块上下散热风道的畅通,模块底部必须保留15~20cm 进风口。    注意: 严禁将模块水平安装到系统上!   2、模块电源配电设计 为了方便充电模块的单个维护,模块交流输入进线处应分别设置单独的空气开关。模块不应直接连接到系统交流母线上,推荐空开额定容量为10A。 3、安装托架 GZ22010-6/-8系列模块有3种托架供使用:2位托架、3位托架和4位托架。开孔图及托架图详见3.3.4节(Page:164~166)。 4、转接板设计 用户不采用我司托架时,整流模块配置有一套航空组件(航空组件定义如图3.1.22所示),用户自行组装。配件清单如表3.1.27所示(对应一个模块)。 航空组件上的转接板RZ10H9X2上,J2和J3是模块间的通讯/均流连接口,用4P电缆线连接在一起即可;J1为2位凤凰端子连接器,用来与上位机通讯接口的连接;JP1是一个

3位的跳针,用于设置系统485通讯口的匹配电容(电容量为0.1uF),出厂默认设置为跳针帽在“OFF”位置,对于一套系统,设置其中一个转接板跳针的跳针帽到“ON”位置。 表3.1.27模块转接板组件清单 序号 名称 数量 备  注 1 一体化插座DJL29Z 1 母头(含4根小针和一个转接板) 2 大号插针 6 母针 3 2P电缆线 2 用于连接模块间的通信和均流 4 航空螺钉 2   124328292627交流输入输出输出-JP1J1J2J3RZ10H9X2485A485B保护地PE通讯接口通讯/均流接口 图3.1.22 航空组件定义图  用户设计托架结构时,托架上对应航空插座开孔尺寸如图3.1.23所示。   图3.1.23航空插座开孔图(单位:mm)

    注意: 一套系统中,航空组件转接板上的跳针帽只能有一个设置到“ON”位置。     3.1.4.6自冷模块GZ22010-6/-8系列装配尺寸 GZ22010-6SETERRRUNBB  向 图3.1.24 模块尺寸图(单位mm)
